Introduction à la Géomatique⚓
Objectifs de la présentation
Au terme de cet exposé, vous serez en mesure:
d’identifier les disciplines de la géomatique;
de reconnaître les produits de la géomatique;
de démontrer sa pertinence dans la gouvernance territoriale.
Contenu de la présentation
Qu’est-ce que la géomatique?
Ses disciplines
Ses produits
Ses applications
Les intervenants
QU’EST-CE QUE LAGÉOMATIQUE?⚓

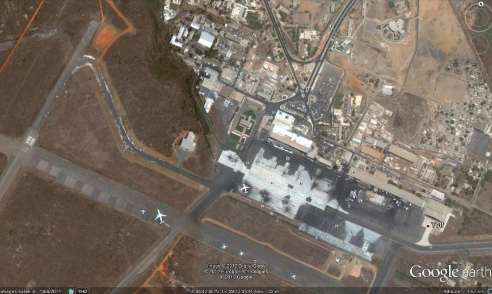

La Terre vue de l’espace par les satellites (Google Earth)
Qu’est-ce que la géomatique?
Le mot géomatique provient :
du préfixe grec geos — qui signifie Terre
et du suffixe –matique qui renvoie à informatique
Plus concrètement, on peut simplifier en disant
qu’il s’agit de la géographie (étude de la Terre) assistée
des outils informatiques.
 | + |  | = |  |

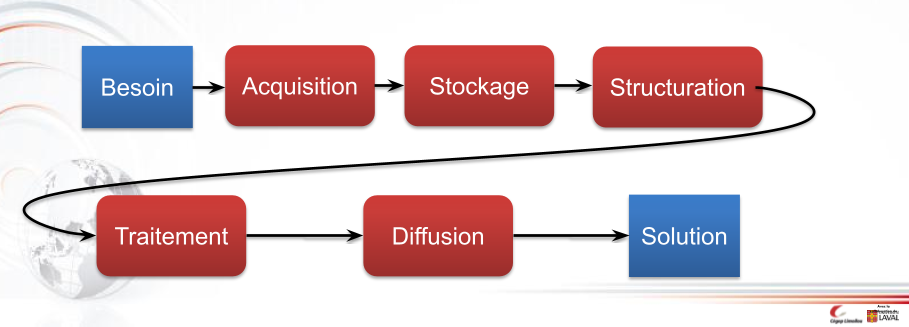

La géomatique est en fait un long processus constitué d’étapes clés menant d’un besoin exprimé à une solution adaptée.
Elle implique généralement plusieurs intervenants.
Méthode :
D’où proviennent les données numériques ?
De levés sur le terrain… | GPS | |
|---|---|---|

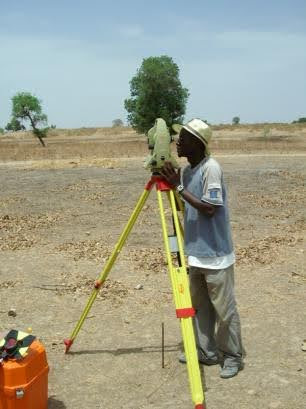

 Station totale | Récepteur bas de gamme  |  Récepteur haut de gamme |
De cartes créées à partir de photographies aériennes…
D’images satellitaires…
De la numérisation de documents imprimés déjà existants…
D’où proviennent les données numériques ?
Les données géométriques ne sont pas de simples images du territoire. Les géomaticiens s’assurent que les données descriptives qui leur sont associées sont également enregistrées.
Exemple : de données descriptives
recensements statistiques, registres publics de titres de propriétés, levés sur le terrain des essences forestières, etc.
LES DISCIPLINES⚓
Définition :
Géodésie :
Science qui a comme objectif de mesurer et de représenter la forme, la taille et la force de gravité de la Terre et d’établir un système de coordonnées tridimensionnelles précises desquelles dépendront toutes les autres mesures faites sur (de) la Terre

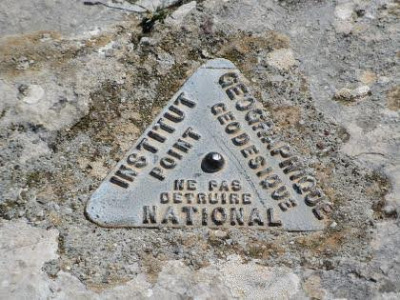

Définition : Point (ou borne géodésique)
Point dont la position sur la Terre a été déterminée précisément grâce à la géodésie
Peut être matérialisé par un élément précis, visible sur un bâtiment (flèche, croix, antenne), ou une borne au sol.
Définition : Arpentage
Discipline qui permet de prendre des mesures exactes d’une propriété ou d’un territoire donné, de définir sa position et de le décrire de manière officielle et légal au moyen de plans et de rapports.
Définition : Photogrammétrie
Technique qui permet la création de cartes de base et la simulation du relief à partir des photographies aériennes
Définition : Photo-interprétation
Discipline qui traite de l’analyse des photographies aériennes (et des images satellitaires) pour l’extraction d’informations dans une optique d’intervention dans le milieu
Définition : Télédétection
Science qui traite de l’utilisation d’images acquises au moyen de satellites d’observation de la Terre et des méthodes de traitement de ces images pour interpréter et identifier des phénomènes terrestres
Définition : Cartographie
Art et technique qui consiste à élaborer et produire des cartes au moyen de logiciels graphiques qui s’appuient sur l’information géographique numérique.
Définition : Système d’information géographique (SIG)
Système informatisé qui permet l’intégration de bases de données et de cartes numériques. Cette intégration permet la consultation et l’analyse très détaillée d’un territoire avec pour objectifs de le gérer, d’offrir un service, de vendre un produit ou de prendre des décisions.
Dans un SIG:
On élabore des bases de données à référence spatiale (localisées).
On structure les données.
On effectue des opérations de sélection, d’analyse (spatiale ou de réseau), de recherche et de présentation des données géographiques.
On automatise une séquence d’actions, des interfaces ou des applications avec de la programmation.

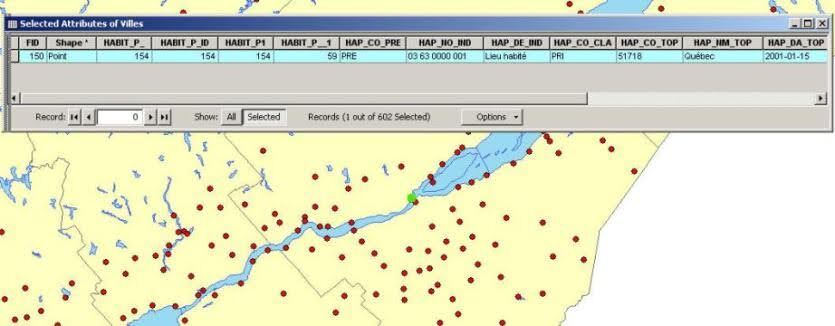

Système d’information géographique (SIG)
LES PRODUITS⚓
Plans de toute nature
Certificat de localisation
Document en minute comportant un rapport et un plan dans lequel l'arpenteur-géomètre exprime son opinion sur la situation et la condition actuelles d'une propriété par rapport aux titres de propriété, au cadastre, ainsi qu'aux lois et règlements pouvant l'affecter. Il ne peut être utilisé à des fins autres que celles auxquelles il est destiné. C'est « l'état de santé » d'un immeuble avant d'y investir des économies et un document complémentaire des titres de propriété. Il est utile autant pour l'investisseur, le propriétaire, les tribunaux et les municipalités. (OAGQ)
Cartes de base : Carte planimétrique et altimétrique à moyenne échelle. La carte de base du Québec est à l'échelle de 1/20000. (OAGQ). Les cartes de base servent d’appui aux cartes thématiques.
Photographies aériennes : Technique permettant l'enregistrement de clichés photographiques au moyen d'une caméra placée à bord d'un véhicule en vol et dirigée vers le sol. (OAGQ)

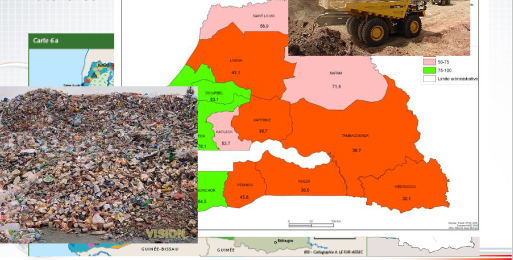

Cartes thématiques
Carte géographique représentant, sur un fond topographique, un ensemble de phénomènes liés à un sujet particulier. (GDT)
 |  |  |
Cartes marines
Cartes révélant des renseignements utiles au navigateur, au pêcheur, etc.
Complément :
Carte marine : Carte thématique de base: Représentation sur une surface plane d'une partie de la mer, avec tous les renseignements ou indications pouvant être utiles au navigateur. Elle porte aussi le nom de carte bathymétrique. (adaptée de OAGQ)
Images satellitaires
Image issue des données enregistrées par un capteur installé à bord d'un satellite. (GDT)

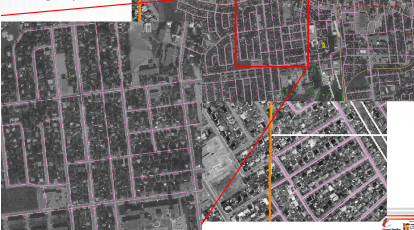

Orthophotographies
Orthophotographie (produit) : Photographie obtenue à partir d'une photographie aérienne en corrigeant les déformations perspectives causées par l'inclinaison des axes de prise de vue, par la distorsion de l'objectif et par le relief (adaptée de GDT). Le traitement d'image associé à l'orthophotographie transforme la perspective conique de la prise de vue en projection cylindrique verticale. Une orthophotographie est presque toujours obtenue à partir d'un cliché métrique. (GDT)
Complément :
Orthophotographie (discipline) : Technique de traitement d'image qui consiste à corriger les distorsions apparaissant sur les photographies aériennes de la zone traitée de manière à représenter la surface du sol par un document ayant à la fois l'aspect d'une image photographique et les qualités métriques d'un plan topographique. (GDT)

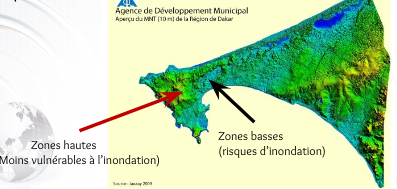

Modèles numériques de terrain (MNT)
Modèle tridimensionnel représentant, sous forme numérique, le relief d'une portion de territoire.
Le MNT donne l'altitude de la portion de territoire représentée, en chaque point.

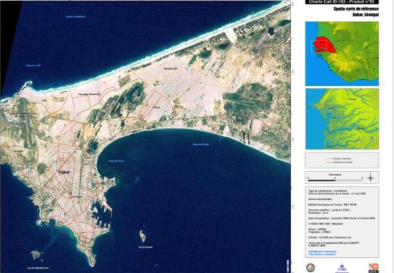

Spatiocartes
Carte obtenue à partir de données recueillies par des satellites d'observation de la Terre, combinées éventuellement avec des éléments tirés de cartes déjà existantes. (GDT)
Complément : Et bien d’autres …
Matrice graphique
Plan de morcellement
Certificat d’implantation
Images géoréférencées
Cartes dynamiques
Certificat de localisation
Classification
Plan de cadastre
Applications géomatiques
LES APPLICATIONS⚓
Les champs d’application de la géomatique sont très nombreux et très variés, tout comme l’information à gérer sur un territoire.
Nota Bene :
N’oubliez pas!
Tout ce qui est localisable est géomatique.
Ressources naturelles
Navigation
Agriculture
Météorologie

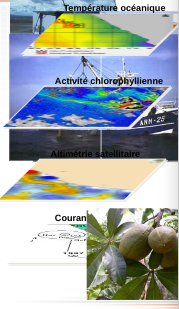

Pêcherie
Océanographie
Etc.
LES APPLICATIONS POSSIBLES AU SÉNÉGAL⚓
Réalisation d’un cadastre
Identification et gestion de ressources naturelles (eau, ressources minérales et énergétiques, ressources forestières, etc.)
Identification des zones inondables
Alerte et lutte contre les feux de brousse
Réalisation de cartes d’occupation et d’utilisation du sol
Prévention et contrôle de l’érosion côtière
Simulation 3D du territoire
Gestion des catastrophes d’inondation :
Prévention (prévisions météorologiques, suivi des crues, cartographie des zones vulnérables,…)
Suivi spatio-temporel
Appui aux équipes de secours
Évaluation des dégâts
Aménagement du territoire

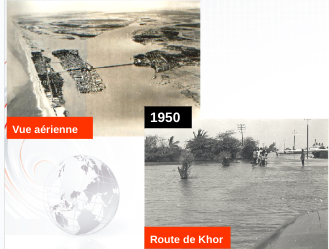

Méthode : Les inondations de Saint Louis
Les inondations sont fréquentes, récurrentes et sévères à Saint Louis
Les dégâts matériels sont importants
Des pertes en vies humaines sont parfois notées
Cartographie de l’inondation de Saint Louis de 1999

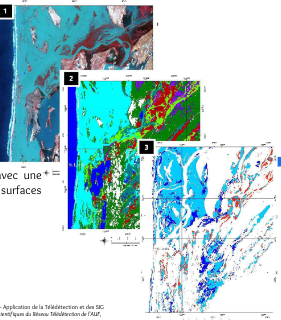

Le traitement et l’analyse de l’image SPOT de Saint Louis du 23/10/1999 (1) a permis de dresser la carte d’occupation du sol (2) qui montre en bleu les surfaces d’eau (toutes ne sont pas liées à l’inondation).
La comparaison de la carte d’occupation du sol avec une image prise hors inondation permet de restituer les surfaces inondées en 1999 (3) :
en bleu foncé, les surfaces fortement
inondées
en rouge, les surfaces inondées et boueuses.
Cartographie du risque d’érosion hydrique par ravinement à Nioro du Rip
Les photos de terrain illustrent les dégâts en ville et dans la périphérie
Cartographie des zones côtières avec l’imagerie satellitaire radar
Application au suivi de l’évolution de la brèche creusée sur la Langue de Barbarie en 2003 (Saint Louis)

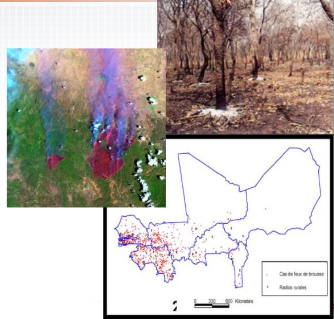

La gestion des feux de brousse
Prévention des feux
Suivi spatio-temporel
Evaluation des dégâts
Sensibilisation
Hydrogéologie de socle

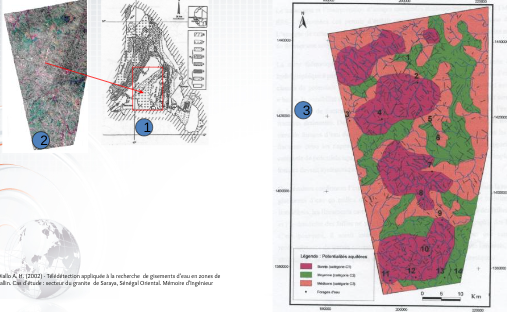

Pour positionner d’une manière optimale les forages d’eau souterraine dans les régions de socle cristallin (granite de Saraya, Sénégal Oriental) où l’eau est piégée par les fissures avant d’alimenter les nappes, on fait appel à une méthodologie novatrice qui permet de générer, à partir d’une image de fusion optique-radar (2), une carte des potentialités aquifères (3)
LES INTERVENANTS⚓
Deux grands types d’organisations œuvrent dans le domaine de la géomatique :
Les producteurs :
Entreprises, agences ou organismes gouvernementaux et privés qui produisent des données ou des documents purement géomatiques qui seront utilisés par des tiers.
Les utilisateurs :
Entreprises, organismes ou agences gouvernementales et privées qui utilisent la géomatique, ses données et ses produits comme outils :
soit pour analyser, conseiller, prendre des décisions et administrer le territoire ;
soit pour construire des infrastructures, offrir un service ou vendre un produit.
La géomatique est une approche multidisciplinaire.
C’est un processus qui implique beaucoup d’intervenants de tous les horizons et de plusieurs niveaux de formation.
Ingénieurs
Topographes
Biologistes
Géographes
Géomètre
Informaticiens
Urbanistes
Travailleurs sociaux
Médecins
Et bien d’autres…
Coordonner harmonieusement et efficacement l’intervention de tous les acteurs de la géomatique, c’est l’un des objectifs du Plan National de Géomatique du Sénégal !
CONCLUSION⚓
Les objectifs étaient:
d’identifier les disciplines de la géomatique;
de reconnaître les produits de la géomatique;
de démontrer sa pertinence dans la gouvernance territoriale.
